卡卡湾厅

接待光临~卡卡湾厅
  咨询电话：0512-55230820

行业新闻

防紫外线产品的制备

防紫外线产品的制备
4.1通俗纤维的防紫外线性能

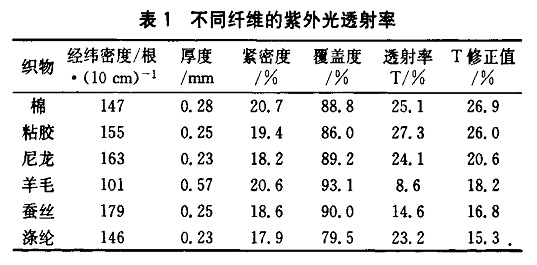

选择未经染色处理并且工艺参数靠近的棉、毛、丝、涤纶和粘胶等机织物举行紫外光透射率的测试，，效果见表1。。。。。。从表1可见，，差别纤维织物对紫外光透射率的影响很大，，毛织物的紫外光透射率低(8.6％)，，粘胶织物高(27.3％)。。。。。。需要注重的是，，测试中毛织物的厚度险些是其他织物的2倍，，由于与其他样布相同厚度的羊毛织物未找到。。。。。。因此，，在举行较量剖析时，，需对紫外光透射率的平均值用厚度和笼罩度举行修正，，经修正后的紫外光透射率平均值中，，较低的是丝织物和涤纶织物(16.8％和15.3％)，，而棉织物和粘胶织物的紫外光透射率较高(26.9％和26.O％)。。。。。。
卡卡湾厅·(中国集团)官方网站
剖析原因，，主要是由于羊毛和蚕丝等卵白质纤维中含有芬芳族氨基酸，，涤纶分子中含有苯环，，它们的分子活性较量大，，对小于300 nm的紫外光有优异的吸收性，，且大大都的涤纶纤维中都含有消光剂，，对UVA(320～400 rim)和UVB(290～320 nm)具有较高的吸收率。。。。。。而棉纤维和粘胶纤维中缺少这种活性基团，，因此其防紫外辐射能力低。。。。。。
而麻类纤维具有奇异的果胶质斜偏孔结构；；；；；苎麻、罗布麻纤维中心有沟状空腔、管壁多孔隙；；；；；大麻纤维中心有细长的空腔并与纤维外貌纵向漫衍着的许多裂纹和小朴陋相连。。。。。。由于这些结构原因使麻纤维不但吸水好，，并且对声波和光波有很好的消除作用，，因而具有较强的防紫外功效。。。。。。
将紫外线辐射阻断剂如氧化锌、氧化钛、碳化锆、氧化锆或陶瓷微粒掺入纺丝液中(涤纶、锦纶、醋酯纤维、腈纶等)制成防紫外辐射纤维。。。。。。用这种防紫外涤纶纤维织成的织物，，其紫外线辐射透过率约为棉织物的1／15、通俗涤纶织物的1／6。。。。。。以是具有防紫外线功效的羊毛麻类、蚕丝、涤纶、防紫外化纤等应作为首选质料。。。。。。
4.2防紫外线纤维生产要领
(1)在成纤聚合物聚合历程中或熔融状态下加入具有紫外线屏障性能的因素。。。。。。选择一种合适的紫外线吸收剂与成纤高聚物的单体一起共聚，，制得防紫外线共聚物，，然后纺成防紫外线纤维。。。。。。例如，，日本专利报道，，用通例的直接酯化或酯交流后缩聚的要领制得防紫外线优异的线型聚酯，，再通过通例的熔融纺丝法纺制成纤维。。。。。。这种纤维具有优异的防紫外线性能，，能有用地吸收波长为280～340 nm的紫外线，，可用作室外用品。。。。。。
用至少一种芬芳族二羧酸（好比 TPA、IPA等）和 EG 为质料，，在质料中或二羧酸的乙二酯中添加质量分数为0.04%-10%可耐250℃的二价苯酚类化合物（例如4，，4＇-二羟基二苯甲酮等） ，，用通例的直接酯化或酯交流后缩聚的要领制得防紫外线优异的线型聚酯，，再通过通例的熔融纺丝法纺制成纤维。。。。。。这种纤维具有优异的防紫外线性能，，能有用吸收波长为 280-340nm 的紫外线。。。。。。
(2)在纤维制造历程中或恣意阶段将屏障紫外线剂混入纤维中。。。。。。防紫外线纤维的生产制造可通过共混纺丝制得，，即将紫外线屏障剂或紫外线吸收剂的粉体在聚合物聚适时加入或直接共混纺丝，，也可先制成防紫外线母粒再举行纺丝。。。。。。这样制得的防紫外线纤维比后整理法制成的纺织品的防紫外线功效长期，，耐洗性好，，手感柔软，，易于染色。。。。。。但其混纺丝法由于粉体加入量的几多、颗粒的巨细和匀称度的差别，，其功效也纷歧样，，并有可能逐渐梗塞喷丝孔，，缩短喷丝板的寿命，，增添本钱。。。。。。
防紫外线添加剂性能选择合的防紫外线添加剂很主要。。。。。。它需能选择性地强烈吸收波长为290～400 nm的紫外线，，有用地防止和抑制紫外线渗透。。。。。。它还应具备低挥发性、优异的热稳固性、化学稳固性、耐水解性、耐水中萃取性、与高聚物有相容性等。。。。。。聚合物经添加剂改性后，，能与通俗制品一样具有较好的耐洗性和耐烫性；；；；；优异的清静性、光稳固性；；；；；对皮肤无危险，，阳光下衣着感恬静。。。。。。


免责声明：

免责声明：本站宣布的有些文章部分文字、图片、音频、视频泉源于互联网，，并不代表本网站看法，，其版权归原作者所有。。。。。。若是您发明本网转载信息损害了您的权益，，若有侵权，，请联系卡卡湾厅，，我们会尽快更改或删除。。。。。。

QQ在线客服手艺咨询
用手机扫描二维码关闭
二维码
【网站地图】
