聚氨酯PU涂层工艺的研究
聚氨酯PU涂层工艺的研究
本文主要先容聚氨酯PU涂层生产工艺的研究，，，，，，有用解决涂层浆料在生产历程中的“挂皮”征象；；改善浆料的流动性，，，，，，解决高厚度涂刮及刀距的选择等问题以知足客户的需求。。0.前言聚氨酯PU水性涂层已成为当今纺织品整理的新手段之一。。由于该产品具有功效多，，，，，，性能高，，，，，，转变大，，，，，，因此在海内外纺织品面料市场占有了主要的位置。。
因其以全水性取代溶剂性，，，，，，不但改变了操作工人的劳动情形，，，，，，并消除了清静隐患和环保问题。。聚氨酯涂层可形成多功效高附加值的纺织品，，，，，，并可普遍用于服装、装饰、工业、军工等各大领域，，，，，，其远景十分辽阔。。本项目的研究被列为九五年国家家科委“国家级新品妄想”，，，，，，本产品在九六年被评为“江苏省优异新产品”，，，，，，试制生产的30多万米本产品经裁缝后主销美国、日本、东南亚一带，，，，，，并受到客户的好评。。1.主要攻关问题1.1解决生产中的浆料“挂皮”。。水疏散型聚氨酯的聚合物为颗粒状，，，，，，必需要用较高的温度才华天生性能较好的一连薄膜。。在生产的使用历程中，，，，，，这种质料会随时间、天气的转变而爆发局部交链。。爆发交链转变后浆料的外貌结成厚厚的一层皮，，，，，，俗称“挂皮”。。这些结皮浆在涂布中带到布面上就形成色(斑)块，，，，，，直接影响制品的质量。。经仔细视察剖析发明浆料在一定的条件转变下先爆发自交链此后粘度增添，，，，，，继而泛起“挂皮”。。我们通过几多选择试验，，，，，，后选定在浆料中添加保湿剂来延缓浆料“挂皮”，，，，，，以知足生产的需要。。然保湿剂的用量以几多为宜，，，，，，我们又做了多次试验，，，，，，详细如表一：表一：保湿剂用量和浆料挂皮时间比照表

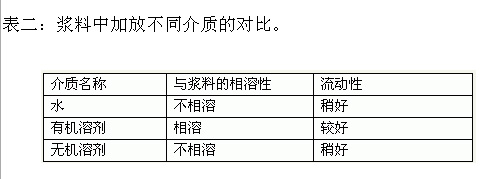

由此可显着地看出：在浆料中加放保湿剂有着显着的作用，，，，，，但当用量抵达6%，，，，，，纵然用量再增添，，，，，，其效果也不大，，，，，，因此我们选用6%的保湿剂放在浆料中有用解决了生产“挂皮”征象。。1.2改善浆料的流动性。。我厂使用的聚氨酯PU涂层浆料含固量高达50%，，，，，，且稠厚度也高，，，，，，由此在涂布中带来了流动性差的问题；；在生产中刚开车涂布时还较正常，，，，，，但开过了几百米后布面就会泛起“鱼鳞状”的条花和横向挡子印，，，，，，严重影响布面的涂布质量；；能否在浆料中加放适合的介质，，，，，，通过改善浆料的流动性来提高涂布质量，，，，，，我们凭证浆料的性能试用了几种介质，，，，，，效果如表二：表二：浆料中加放差别介质的比照。。
从表二中得出：只有有机溶剂能相溶于浆料，，，，，，才华改善和提高浆料在涂布时的流动性，，，，，，由此解决了上述所提的疵病。。1.3解决高厚度涂布的难题。。涂层加工工艺有干法、湿法、热溶法、转移法、粘正当等，，，，，，其中以干法应用多，，，，，，所谓干法就是将涂层浆用涂布器匀称地涂敷在基布上，，，，，，经加热(如烘干或焙烘)使溶剂或水挥发，，，，，，涂层剂在织物外貌形成薄膜，，，，，，我厂接纳干法工艺。。我厂的多功效涂层机系奥地利J.Zimer公司引进，，，，，，此装备是辊上刮刀式和园网两用。。辊上刮刀具有刀距可调功效，，，，，，为顺应差别要求的涂刮产品，，，，，，我们在刀距上举行了以下试验。。
(1)硬角硬刀法：选硬角硬刀即刀口以被衬辊中心度调理的距离为零，，，，，，也就是滚刀涂刮，，，，，，适用此刀距的主要优点是涂刮浆料在基布上的膜层厚而柔软，，，，，，经二遍涂刮后其涂层膜厚度可达5丝以上，，，，，，这样的厚度在一般涂层装备上是绝对达不到的，，，，，，但接纳此刮刀涂刮后烘房的温度不可过高，，，，，，否则会降低剥离牢度，，，，，，温度以130℃，，，，，，车速为15米／分时用硬角硬刀能解决高厚度涂刮的难题。。(2)浮刀法：浮刀即刀口与被衬辊中心度调理的距离为20～30，，，，，，浮刀涂刮一般适用于在基布上涂刮成膜稍薄的工艺，，，，，，经二遍涂刮后其厚度在3丝左右；；浮刀式涂刮的主要优点是能提高浆料涂刮的匀称度和遮掩性，，，，，，浮刀式涂刮后的烘房温度可适当提高到150℃左右，，，，，，车速20～25米／分，，，，，，较适合大生产。。工人在做被衬辊的清洁事情也较利便。。1.3解决基布半防水的质量。。聚氨酯PU涂层纺织品要求有较高的耐水性能，，，，，，如单靠涂层加工是难以抵达的；；为此要在举行涂刮前的基布上举行半防水整理来抵达制品的耐水要求和提高制品的手感。。我厂现在可举行防水整理的装备由针板或布铗式两种定型机，，，，，，由于这两种装备在举行防水整理时基布的双方在经由针铗或布铗后爆发的针眼间距和铗头皱印在涂刮时级易爆发边皱印，，，，，，并且难以消除而直接影响涂刮；；为此我们就凭证真相设计改装了简朴的半防水整理装备-带有轧槽的整理车，，，，，，在此装备上举行半防水后基布的双方不但不爆发绉印，，，，，，并且很平挺，，，，，，给后道的涂刮工序提供了质量优异的基布。。
2.结论：我们通过对聚氨酯PU涂层浆料的结膜“挂皮”的解决，，，，，，改善浆料的流动性，，，，，，解决基布半防水的质量和攻克高厚度涂刮的难题，，，，，，该品种的生产工艺已基本完善，，，，，，研制的产品已顺遂完成30万米，，，，，，制品质量在95%左右，，，，，，其内在质量均切合标准，，，，，，各项指标均抵达客户的要求，，，，，，产品裁缝后远销美国及东南亚等国，，，，，，受到客户的接待。。3.竣事语：作为具有高附加值的新一代纺织品--聚氨酯PU涂层织物，，，，，，应具有一系列的功效如阻燃、绝热、反光、抗静电等，，，，，，这些都有待下一步研究和探讨，，，，，，我们将在稳固这一产品质量的基础上起劲开发更多的功效性涂层纺织品，，，，，，使涂层产品的性能进一步增添和完善，，，，，，应用领域进一步拓宽，，，，，，知足海内外纺织品市场的需求，，，，，，使企业获得更好的效益。。 LO3qxhB
免责声明：
免责声明：本站宣布的有些文章部分文字、图片、音频、视频泉源于互联网，，，，，，并不代表本网站看法，，，，，，其版权归原作者所有。。若是您发明本网转载信息损害了您的权益，，，，，，若有侵权，，，，，，请联系卡卡湾厅，，，，，，我们会尽快更改或删除。。
